Acrel-BUS智能照明控制器
Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。驅動器負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。傳感器負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。應用范圍：
辦公樓、商場、圖書館、會展中心等需要對照明進行智能控制的場合。訂貨范例：

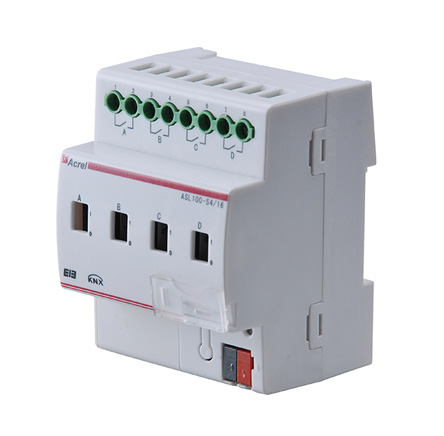

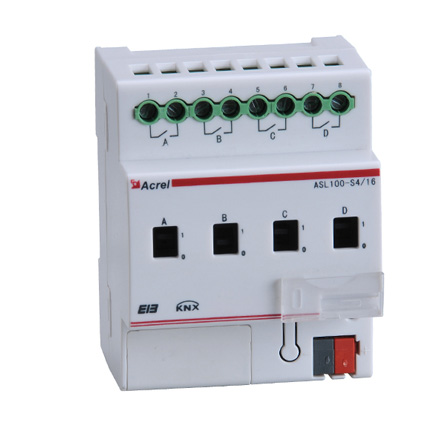

具體型號：ASL100-S4/16
● 驅動器
開關驅動器
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸出參數 | 負載電壓 110—250V AC 50/60Hz |
| 負載電流 16A | |
| 每路功率損耗 1.5W | |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準35mm軌道安裝 |
0-10V調光驅動器
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸出參數 | 負載電壓：110—250V AC 50/60Hz |
| 負載電流： 16A | |
| 0-10V DC調光信號 | |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準35mm軌道安裝 |
● 傳感器
人體感應及光照度二合一傳感器
| 設備供電 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 感應參數 | 人體感應距離5-7m |
| 光照度感應0-65535lux | |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 嵌入式吸頂安裝 |
智能面板
| 設備供電 | 21—30V DC 12mA(max) |
| 功耗 <360mW | |
| 輸入?yún)?shù) | 按鍵輸入 |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準86盒安裝 |
干接點輸入模塊
| 設備供電電壓 | 21—30V DC 12mA(max) |
| 功率 <360mW | |
| 輸入類型 | 外接干接點信號 |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準35mm軌道安裝 |
● 系統元件
總線電源
| 輸入?yún)?shù) | 85~265V AC 50/60Hz |
| 輸出參數 | 輸出電壓 30V DC |
| 輸出電流 640mA | |
| 短路電流 1.3A | |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準35mm軌道安裝 |
● 驅動器

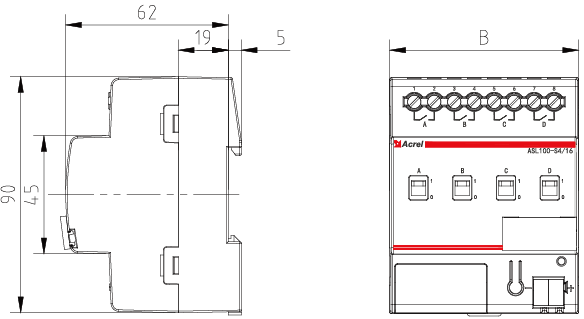

開關驅動器
| 產品型號 | 回路數 | 模塊寬度(B)mm | 單回路額定容量 |
| ASL100-S4/16 | 4 | 72 | 16A |
| ASL100-S8/16 | 8 | 144 | 16A |
| ASL100-S12/16 | 12 | 216 | 16A |

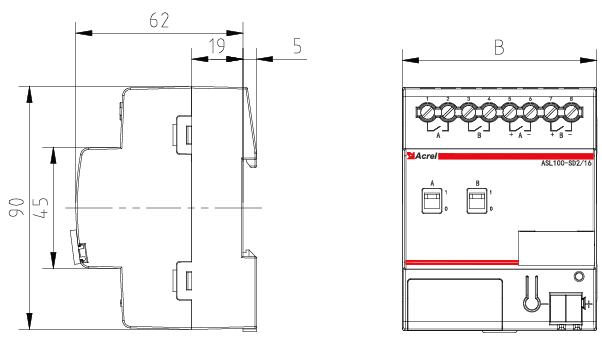

0-10V調光驅動器
| 產品型號 | 回路數 | 模塊寬度（B）mm | 單回路額定容量 |
| ASL100-SD2/16 | 2 | 72 | 16A |
| ASL100-SD4/16 | 4 | 144 | 16A |

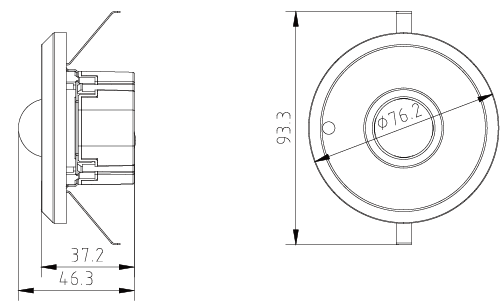

● 傳感器 人體感應及光照度二合一傳感器
| 產品名稱 | 功能描述 |
| ASL100-T2/BM | 2通道，分別探測光照度和人體感應。吸頂安裝。 |

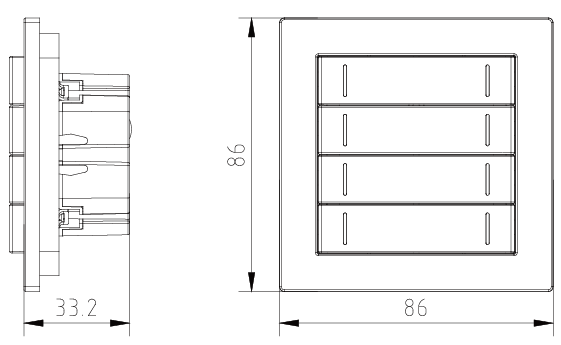

智能面板
| 產品型號 | 按鍵數 | 模塊尺寸 |
| ASL100-F4/8 | 8 | 86盒 |
| ASL100-F2/4 | 4 | 86盒 |
| ASL100-F1/2 | 2 | 86盒 |

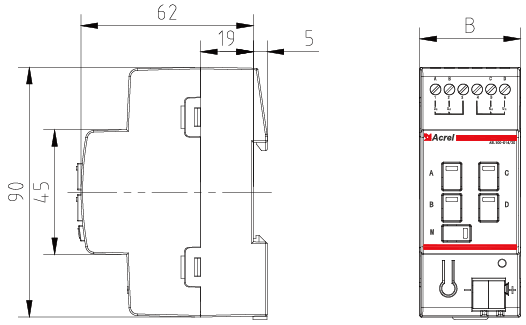

干接點輸入模塊
| 產品型號 | 模塊寬度（B）mm | 回路數 |
| ASL100-DI4/20 | 36 | 4 |
● 系統元件

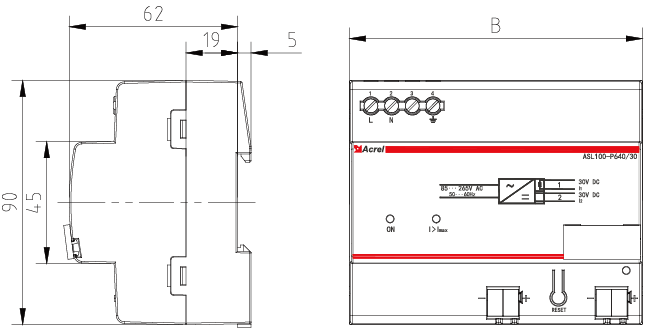

總線電源
| 輸入?yún)?shù) | 85~265V AC 50/60Hz |
| 輸出參數 | 輸出電壓 30V DC |
| 輸出電流 640mA | |
| 短路電流 1.3A | |
| 溫度范圍 | 正常運行 -5--45℃ |
| 儲存溫度 -25--55℃ | |
| 運輸溫度 -25--75℃ | |
| 安裝方式 | 標準35mm軌道安裝 |
● 傳感器
人體感應及光照度二合一傳感器
智能面板
干接點輸入模塊
● 系統元件
總線電源
